■概 述

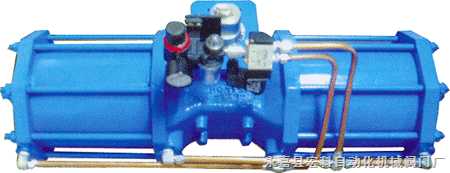

AW氣動執行器分為雙作用式和單作用式（彈簧復位），兩個分體氣缸，容易制造大尺寸缸體， 輸出扭矩大，動作靈活平穩；缸體內壁和活塞軸鍍硬鉻，有很好的抗磨性；所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命，AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥等轉角行程閥門的啟、閉和調節，也可用于其它回轉運動的場合，是現實工業管道自動化控制的理想裝置。

■標準參數

基本設計 氣源壓力	0.3 ～ 0.7Mpa（最大1.0Mpa）
工作環境溫度	基本型：-20℃ ～ 90℃
	高溫型：-20℃ ～ 180℃
	低溫型：-40℃ ～ 90℃
回轉角度	90°～±5°
氣源接口	AW13-G1/4
	AW17-G3/8
	AW20～AW40-G1/2

■型號選擇

  選用AW氣動執行器時，先確定閥門啟、閉時的扭矩，再根據閥門使用的流體介質，增加安全值。對清潔、潤滑介質增加20%安全值；對水蒸汽或非潤滑的介質增加25%安全址；非潤滑的干氣介質增加60%安全址；非潤滑的用氣體輸送的顆料粒粉料介質增加1005安全值。然后根據氣源工作壓力，查找雙作用式或單作用式扭矩表，可得到準確的執行器型號。單作用式輸出扭矩表中，最小彈簧扭矩即為關閉閥門時的扭矩，最大彈簧扭矩即為打開閥門的扭矩。

■執行器及附件的功能和用途
1、雙作用執行器：對閥門開啟和關閉的兩位式控制。
2、單作用執行器（彈簧復位）：在電路、氣路控制或有故障時，自動關閉閥門。
3、雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，有記憶功能（可提供防爆型）。
4、單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開（可提供防爆型）。
5、限位開關回訊器：遠距離傳送閥門開或關位置的信號（可提供防爆型）。
6、電氣定位器：根據電流信號（4-20mA）的大小對閥門的介質流量調節控制（可提供防爆型）。
7、氣動定位器：根據氣壓信號（標準0.02-0.1MPa）的大小對閥門的介質流量調節控制。
8、電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用（可提供防爆型）。
9、氣源處理三聯件：包括空所減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運動部件起潤滑作用。
10、手操機構：自動控制在不正常情況下可以手動操作閥門的啟閉。

■零部件表

序號	名稱	數量	序號	名稱	數量	序號	名稱	數量	序號	名稱	數量
1	箱體	1	11	銷軸	1	21	彈性擋圈	1	31	鎖緊螺母	2
2	拔叉	1	12	滾套	2	22	減磨墊圈	1	32	平墊圈	2
3	轉軸	1	13	彈性擋圈	2	23	O 型圈	1	33	O 型圈	2
4	隔板	2	14	無油軸承	2	24	O 型圈	1	34	調節螺釘	2
5	活塞	2	15	O 型圈	2	25	減磨墊圈	1	35	螺母	8
6	缸體	2/3	16	導向環	2	26	彈性擋圈	1	36	彈性墊圈	8
7	缸蓋	2	17	O 型圈	2	27	平鍵	1	37	平墊圈	8
8	活塞桿	1	18	O 型圈	2	28	O 型圈	2	38	雙頭螺栓	8
9	彈簧	1/2/4	19	O 型圈	2	29	定位銷	2
10	彈簧缸	1	20	鎖緊螺母	2	30	緊定螺釘	1

■雙作用式外形尺寸

型號	L	ml	H	φC	φD	f	φd	l	φF	p	b	t
AW13	640	201	266	□100	□132	4-M16	42	37	80	4	12	3.5
AW17	827	270	348	160	190	8-M16	50	60	120	4	14	3.5
AW20	1162	350	425	200	232	8-M16	64	74	140	4	18	4
AW28	1380	460	527	280	318	8-M20	85	100	220	4	25	5
AW35 AW40	1860	545	440	300	350	8-M24	105	100	200	10	28×2	6.4

■單作用式外形尺寸

型號	L	L1	ml	H	φC	φD	f	φd	l	φF	p	b	t	J	g
AW13S	858	538	201	266	□100	□132	4-M16	42	37	80	4	12	3.5	35	1/4"
AW17S	1090	675	270	348	160	190	8-M16	50	60	120	4	14	3.5	66	3/8"
AW20S	1430	850	350	425	200	232	8-M16	64	74	140	4	18	4	78	1/2"
AW28S	1845	1155	460	527	280	318	8-M20	85	100	220	4	28	5	84	1/2"
AW35S	2605	1670	545	440	300	350	8-M24	105	100	220	10	28×2	6.4	-	1/2"

■雙作用式輸出扭矩（N·M）

型號 規格	氣源壓力（Mpa）
	0.3	0.4	0.5	0.6	0.7
AW13	515	620	770	930	1080
AW17	950	1270	1590	1910	2230
AW20	2150	2870	3580	4300	5020
Aw28	5150	6860	8580	10300	12020
AW35	10120	13500	16870	20250	23620
AW40	13220	17630	22040	26450	30860

■雙作用式輸出扭矩 （N·M）

型號 規格	彈簧扭矩		氣源壓力（Mpa）
			0.4		0.5		0.6
	最小	最大	最小	最大	最小	最大	最小	最大
AW13S	240	450	170	380	320	530	480	690
AW17S	580	1230	400	690	360	1010	680	1330
AW20S	1250	2440	430	1620	1140	2330	1860	3050
AW28S	3290	6050	810	3570	2530	5290	4250	7010
AW35S	5860	10480	3020	7640	6390	11010	9770	14390
AW40S	7540	15080	2550	10090	6960	14500	11370	18910

■氣缸容積及重量和耗氣量計算

型號規格		AW13	AW17	AW20	AW28	AW35	AW40
氣缸容量 L	雙作用式 A+B	6.3	14.3	30.8	73	148	193
	單作用式B	3.25	7.15	15.4	36.5	74	96.5
重量 kg	雙作用式	46	79	168	320	600	780
	單作用式	62	112	219	445	835	1050
