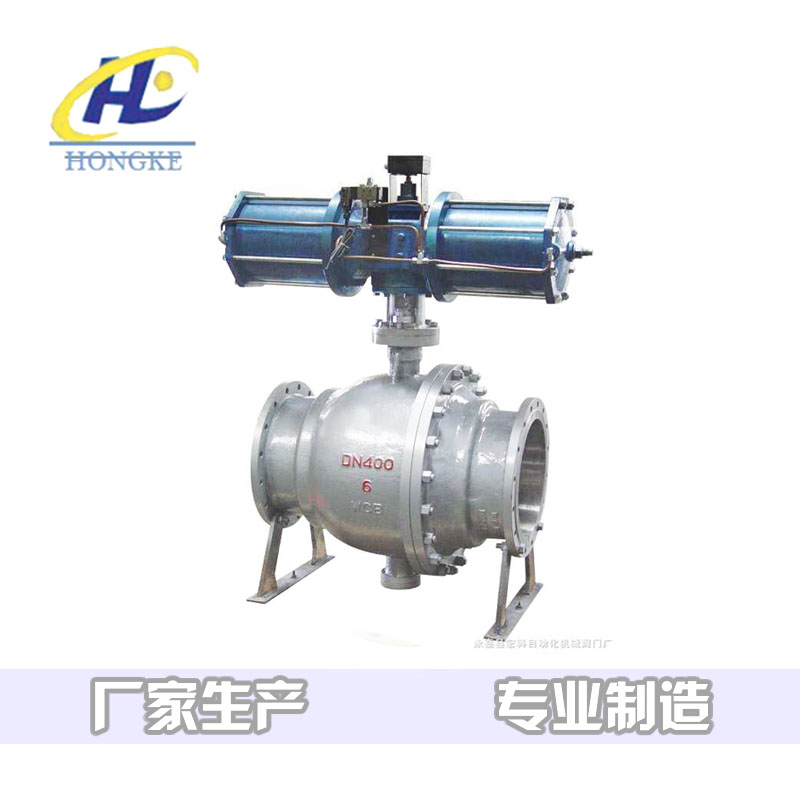

Q647氣動固定球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；氣動閥門在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金Q647氣動固定球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；氣動閥門在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，氣動球閥密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。
執行標準：
|
設計依據
|
GB標準
|
|
設計標準
|
GB/12237
|
|
結構長度
|
法蘭連接
|
GB/12221
|
|
連接法蘭尺寸
|
GB/9113、JB/T79
|
|
試驗和檢驗
|
JB/T9002
|
主要連接尺寸
|
公稱通徑DN
|
外形尺寸
|
連接法蘭尺寸
|
雙作用式*
執行器型號
|
|
L
|
L1
|
H
|
D
|
D1
|
D2
|
C
|
f
|
N-φd
|
|
50
|
178
|
190
|
260
|
165
|
125
|
99
|
20
|
3
|
4-φ18
|
GTD80
|
|
65
|
190
|
210
|
293
|
185
|
145
|
118
|
20
|
3
|
4-φ18
|
GTD90
|
|
80
|
203
|
247
|
323
|
200
|
160
|
132
|
20
|
3
|
8-φ18
|
GTD100
|
|
100
|
229
|
276
|
382
|
220
|
180
|
156
|
22
|
3
|
8-φ18
|
GTD115
|
|
125
|
356
|
348
|
468
|
250
|
210
|
184
|
22
|
3
|
8-φ18
|
GTD145
|
|
150
|
394
|
378
|
510
|
285
|
240
|
211
|
24
|
3
|
8-φ22
|
GTD160
|
|
200
|
457
|
524
|
655
|
340
|
295
|
266
|
24
|
3
|
12-φ22
|
GTD210
|
|
250
|
533
|
645
|
847
|
405
|
355
|
319
|
26
|
3
|
12-φ22
|
GTD255
|
|
300
|
610
|
715
|
980
|
460
|
410
|
370
|
28
|
4
|
12-φ22
|
GTD300
|
|
350
|
686
|
795
|
1085
|
520
|
470
|
429
|
30
|
4
|
12-φ22
|
GTD350
|
|
400
|
762
|
1860
|
1215
|
580
|
525
|
480
|
32
|
4
|
12-φ22
|
AW35
|
|
500
|
991
|
1860
|
1385
|
715
|
650
|
609
|
36
|
4
|
12-φ22
|
AW40
|
主要連接尺寸 HVQ647（F、N、P）-25（2.5Mpa）
|
公稱通徑DN
|
外形尺寸
|
連接法蘭尺寸
|
雙作用式*
執行器型號
|
|
L
|
L1
|
H
|
D
|
D1
|
D2
|
C
|
f
|
N-φd
|
|
50
|
216
|
210
|
270
|
165
|
125
|
99
|
20
|
3
|
4-φ18
|
GTD90
|
|
65
|
241
|
247
|
309
|
185
|
145
|
118
|
22
|
3
|
4-φ18
|
GTD100
|
|
80
|
283
|
276
|
344
|
200
|
160
|
132
|
24
|
3
|
8-φ18
|
GTD115
|
|
100
|
305
|
348
|
421
|
235
|
190
|
156
|
24
|
3
|
8-φ22
|
GTD145
|
|
125
|
381
|
378
|
485
|
270
|
220
|
184
|
26
|
3
|
8-φ26
|
GTD160
|
|
150
|
403
|
432
|
559
|
300
|
250
|
211
|
28
|
3
|
8-φ26
|
GTD190
|
|
200
|
502
|
524
|
655
|
360
|
310
|
274
|
30
|
3
|
12-φ26
|
GTD210
|
|
250
|
568
|
648
|
847
|
425
|
370
|
330
|
32
|
3
|
12-φ30
|
GTD255
|
|
300
|
648
|
715
|
980
|
485
|
430
|
389
|
34
|
4
|
16-φ30
|
GTD300
|
|
350
|
762
|
795
|
1085
|
555
|
490
|
448
|
38
|
4
|
16-φ33
|
GTD350
|
|
400
|
838
|
1860
|
1215
|
620
|
555
|
503
|
40
|
4
|
16-φ36
|
AW35
|
|
500
|
991
|
1860
|
1385
|
730
|
660
|
609
|
44
|
4
|
20-φ36
|
AW40
|
主要連接尺寸 Q647（F、N、P）-40（4.0MPa）
|
公稱通徑DN
|
外形尺寸
|
連接法蘭尺寸
|
雙作用式*
執行器型號
|
|
L
|
L1
|
H
|
D
|
D1
|
D2
|
D3
|
C
|
f
|
N-φd
|
|
50
|
216
|
247
|
286
|
165
|
125
|
99
|
88×4
|
20
|
3
|
4-φ18
|
GTD100
|
|
65
|
241
|
276
|
330
|
185
|
145
|
118
|
110×4
|
22
|
3
|
8-φ18
|
GTD115
|
|
80
|
283
|
308
|
349
|
200
|
160
|
132
|
121×4
|
24
|
3
|
8-φ18
|
GTD125
|
|
100
|
305
|
348
|
421
|
235
|
190
|
156
|
150×4.5
|
24
|
3
|
8-φ22
|
GTD145
|
|
125
|
381
|
378
|
485
|
270
|
220
|
184
|
176×4.5
|
26
|
3
|
8-φ26
|
GTD160
|
|
150
|
403
|
524
|
582
|
300
|
250
|
211
|
204×4.5
|
28
|
3
|
8-φ26
|
GTD210
|
|
200
|
502
|
648
|
702
|
375
|
320
|
284
|
260×4.5
|
34
|
3
|
12-φ30
|
GTD255
|
|
250
|
568
|
715
|
895
|
450
|
385
|
345
|
313×4.5
|
38
|
3
|
12-φ33
|
GTD300
|
|
300
|
648
|
795
|
1040
|
515
|
450
|
409
|
364×4.5
|
42
|
4
|
16-φ33
|
GTD350
|
|
350
|
762
|
1860
|
1170
|
580
|
510
|
465
|
422×5
|
46
|
4
|
16-φ36
|
AW35
|
|
400
|
838
|
1860
|
1215
|
660
|
585
|
535
|
474×5
|
50
|
4
|
16-φ39
|
AW40
|
|
500
|
991
|
|
|
755
|
670
|
615
|
576×5
|
52
|
4
|
20-φ42
|
AW50
|
|
