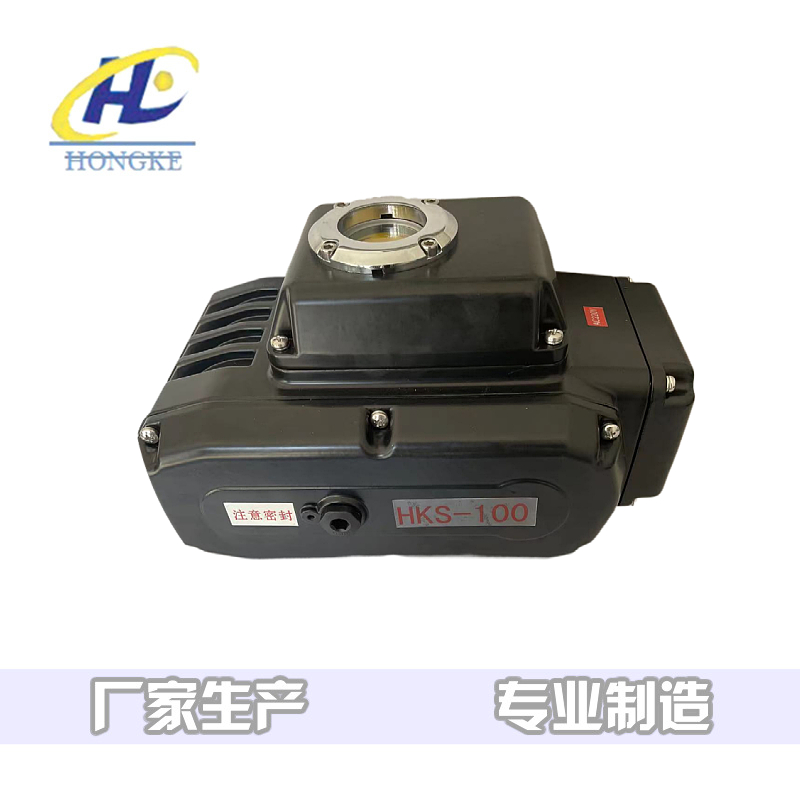

電動執行器概述：
HK系列電動執行器產品具有結構緊湊、外形美觀、性能穩定、高可靠性、低噪音、智能控制、密封件可以更換，密封性能可靠達到雙向密封零泄漏、密封材料耐老化、耐腐蝕，使用方便、壽命長、等特點，產品廣泛用于冶金、石油、化工、電力、制藥、造紙、能源、水處理、船舶、紡織、食品加工、樓宇自動化、給排水工程、空調冷卻水自動調節系統、自動控溫系統、造紙工業用各類自動化控制裝備的股份制高科技企業。
電動執行器特點：
1、功能強勁：智能型、比例式、開關式、各類信號輸出型應有盡有
2、體積小巧：體積僅相當于同類產品的35%左右
3、輕便宜人：重量僅相當于同類產品的30%左右
4、美觀大方：鋁合金壓鑄外殼、精細流暢、且可減少電磁干擾
5、耐磨：蝸輪輸出軸一體化特殊錒合金鍛造、強度高、耐磨性好
6、回差小： 蝸輪輸出軸一體化、避免了鍵聯結的間隙、傳動精度高
7、保證：通過1500V耐壓檢測，F(xiàn)級絕緣電機，有保障
8、配套簡單：采用單相電源、外接線路特別簡單，也可做380V、直流電源
9、使用方便：免加油、免點檢、防水防銹、任意角度安裝
10、保護裝置：雙重限位、過熱保護、過載保護（選裝）
11、多種速度：全行程時間15秒、30秒、60秒、100秒等
12、防腐防銹：支架、聯軸器、螺釘均采用不銹鋼
13、智能數控：數字設定、數字整定、高度、自診斷、一機多能
14、集成一體：智能控制模塊高度集成于電動裝置本體中，無須外接定位器等
性能與指標:
|
型號
性能
|
HK-05
|
HK-10
|
HK-15
|
HK-25
|
HK-50
|
HK-100
|
HK-200
|
|
輸出力矩
|
50NM
|
100NM
|
150NM
|
250NM
|
500NM
|
1000NM
|
2000N.M
|
|
動作時間
|
12/25S
|
15/30S
|
15/30S
|
15/30S
|
15/30S
|
50S
|
100S
|
|
回轉角度
|
0-900
|
0-900
|
0-900
|
0-900
|
0-900
|
0-900
|
0-900
|
|
電機功率
|
15W
|
25W
|
30W
|
45W
|
90W
|
100W
|
100W
|
|
額定電流
|
0.24A
|
0.32A
|
0.48A
|
0.48A
|
0.92A
|
1.0A
|
1.0A
|
|
整機重量
|
2.5kg
|
4.0kg
|
4.5kg
|
7.5kg
|
8.0 kg
|
11.2kg
|
11.8kg
|
|
電 源
|
AC 220V±10% 50HZ/60HZ
|
|
絕緣電阻
|
100MΩ/500VDC
|
|
耐壓等級
|
1500VAC 1分鐘
|
|
防護等級
|
IP67
|
|
限位組件
|
電動操作時：全開全閉開關。
手動操作時：機械擋塊。
|
|
安裝方位
|
0-90-3600角度安裝
|
|
電氣接口
|
G1/2防水電纜接頭，電源線、信號線各一個
|
|
環境溫度
|
-30℃--60℃
|
注：動作時間：指從00到900行程所需時間。
選配表
|
電動執行
機構型號
|
額定輸出
扭矩N.M
|
配套閥門
|
|
軟密封球閥
|
軟密封蝶閥
|
通風蝶閥
|
|
HK-05
|
50
|
DN15-40
|
DN32-80
|
DN50-80
|
|
HK-10
|
100
|
DN50-65
|
DN80-125
|
DN100-200
|
|
HK-15
|
150
|
DN65
|
DN125-150
|
DN250
|
|
HK-25
|
250
|
DN80-100
|
DN150-200
|
DN250-300
|
|
HK-50
|
500
|
DN100-125
|
DN250-300
|
DN350-500
|
|
HK-100
|
1000
|
DN150
|
DN350-350
|
DN600-800
|
|
HK-200
|
2000
|
DN200-250
|
DN400-500
|
DN800-1000
|
|
