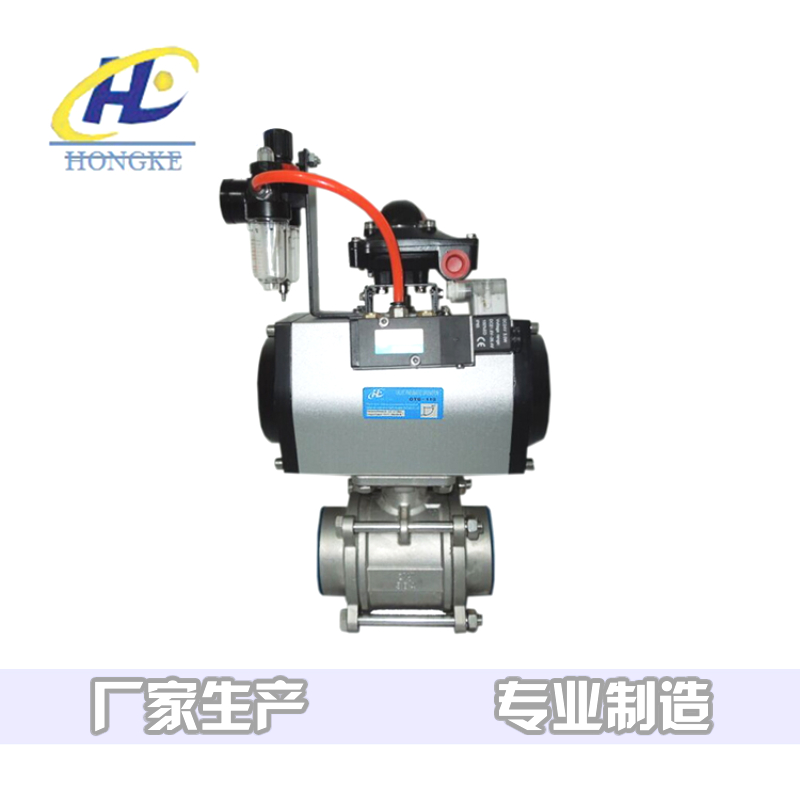

Q611F氣動三片式球閥簡介：
內螺紋連接不堪閥及對焊連接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
氣動三片球閥閥門維護保養：
1、閥門應存干燥通風的室內，通路兩端須堵塞。
2、長期存放的閥門應定期檢查，清除污物，氣動三片球閥并在加工面上涂防銹油。
3、氣動三片球閥安裝后，應定期進行檢查，主要檢查項目：
（1）密封面磨損情況。
（2）閥桿和閥桿螺母的梯形螺紋磨損情況。
（3）填料是否過時失效，如有損壞應及時更換。
（4）閥門檢修裝配后，應進行密封性能試驗
氣動三片式球閥及對焊連接球閥分為整體式（一片式）、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動
二、Q611F氣動三片式球閥主要連接尺寸及重量
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
68
|
68
|
72
|
82
|
90
|
112
|
120
|
145
|
185
|
210
|
268
|
|
H
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
三、Q611F氣動三片式球閥主要零件材料
|
序號NO.
|
零件名稱
|
材質
|
|
不銹鋼
|
碳鋼
|
|
1
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
|
2
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
3
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
|
4
|
球體
|
不銹鋼SS316
|
不銹鋼SS304
|
|
5
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS316
|
|
6
|
螺母
|
不銹鋼SS304
|
FCD45
|
|
7
|
墊圈
|
不銹鋼SS304
|
FCD45
|
|
8
|
手柄套
|
塑料
|
塑料
|
|
9
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
|
10
|
閥桿螺母
|
不銹鋼SS304
|
B7
|
|
11
|
墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
12
|
填料壓蓋螺母
|
不銹鋼SS304
|
FCD45
|
|
13
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
14
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
15
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
16
|
螺栓
|
不銹鋼SS304
|
B8
|
3.產品特性
采用軟密封結構，設計有工作密封和檢修密封，操作力矩小，密封比壓適中，密封可靠，動作靈敏，液動控制易于實現自動控制，使用壽命長,.
球閥的壓力溫度額定值不僅與殼體材料有關，而且更多地與閥座、填料及墊片等密封件材料有聯系。密封件可以是高分子材料、石棉或橡膠，密封件材料的選擇取決于閥門所輸送的介質成分、工作溫度、工作壓力和流速。
1、擠壓的高強度鋁質缸體，內表面細磨精加工及硬質陽極化處理，摩擦系數小，使用壽命長，抗腐蝕性能強。
2、雙活塞齒輪齒條式設計，結構緊湊、安裝位置對稱、改變輸出軸轉向方便，使用壽命長、動作迅速。
3、組合式預負荷鍍層彈簧，工作壽命長。
4、高精度齒輪和齒條，嚙合間隙小、精度高，輸出功率大。
5、不銹鋼緊固件，安全美觀，抗腐蝕性強。
6、優美緊湊現代化的造型，多規格的系列產品，使選型更經濟方便。
7、全面符合最新的國際規范：輸出軸槽、螺孔；頂部安裝孔尺寸符合NAMUR標準；氣源接口尺寸符合NAMUR標準；底部安裝孔尺寸符合ISO5211、DIN3337標準, 方便安裝電磁閥、限位開關等附件。 |
