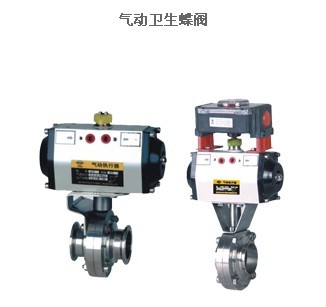

氣動衛生蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。氣動閥門廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便等優點。

產品介紹：

氣動衛生蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。氣動閥門廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便等優點。

執行標準：

設計依據	GB標準
設計標準	GB/12237
試驗和檢驗	JB/T9002

主要零件材質：

序號	零件名稱	材質
1	螺栓	不銹鋼304
2	左閥體	不銹鋼304、316、316L
3	閥座	無毒橡膠
4	蝶板	不銹鋼304、316、316L
5	右閥體	不銹鋼304、316、316L
6	螺母	不銹鋼304
7	螺母	不銹鋼304
8	鍵	不銹鋼304
9	螺栓	不銹鋼304
10	連接支架	不銹鋼304
11	螺栓	不銹鋼304
12	連接套	不銹鋼304
13	氣動執行器
14	位置指示器

主要連接尺寸：

通徑		HVWD621×				HVWD676×			HVWD681×		HVWD661×			L0	H	執行器型號 （雙作用式）
ISO	GB	M		L1		L2	D		L3	D	L4	D
in	mm	ISO	GB	ISO	GB		ISO	GB				ISO	GB
1/2	15													104		GTD40
3/4	20													104		GTD40
1	25	52×1/6	46×3	97	123				66	50.5				140	165	GTD52
11/4	32	58×1/6	55×3	97	133				70	50.5				140	172	GTD52
11/2	40	65×1/6	60×3	105	133	102	50.8	45	76	64	50	50.8	45	140	180	GTD52
2	50	78×1/6	70×4	105	133	106	63.5	57	80	77.5	50	63.5	57	164	198	GTD65
21/2	65	95×1/6	95×4	109	133	108	76.3	76	84	91	50	76.3	76	164	217	GTD65
3	80	110×1/4	105×4	145	143	120	89.1	89	90	106	60	89.1	89	164	227	GTD65
4	100	130×1/4	125×5	154	147	120	114.3	108	104	119	64	114.3	108	190	275	GTD80
5	125					132		133			112		133	190	295	GTD80
6	150					150		159			124		159	21O	320	GTD90
