   氣動閘閥 : Z641氣動帶手動閘閥

點擊放大

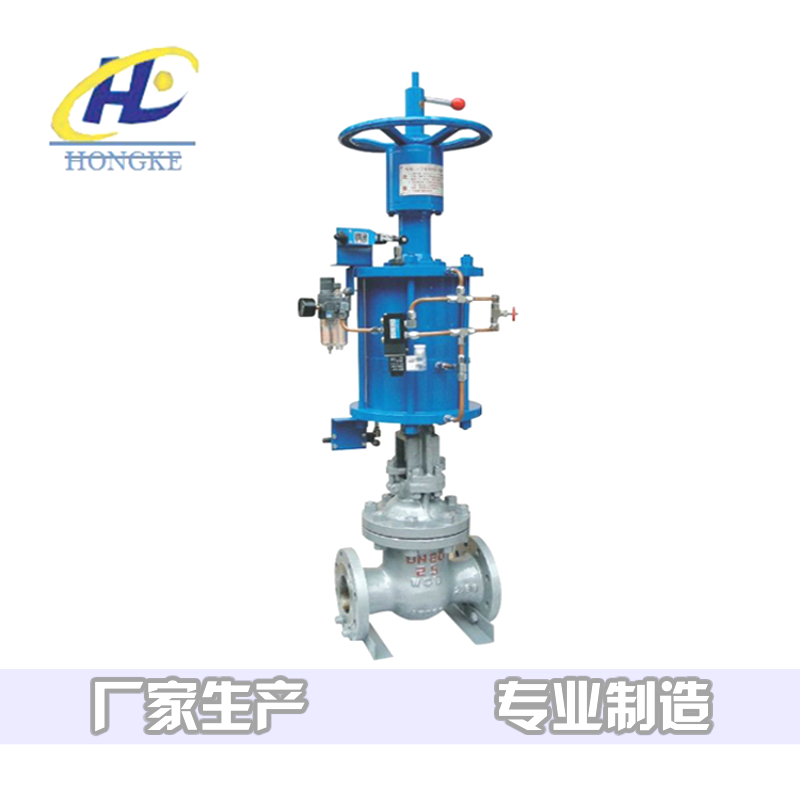

產品名稱： Z641氣動帶手動閘閥
產品型號：
產品特點： 無
上一個產品： Z641氣動帶手動楔式閘閥
下一個產品： 氣動插板閥門
  Z641氣動帶手動閘閥的詳細資料：

Z641氣動帶手動閘閥是具有氣動執行機構和手動及其保護機構的低支架閘閥。氣動閘閥由于采用雙層氣缸結構，與單氣缸式氣動閘閥相比，提升力增大了一倍。閥門具備緩沖機構，能有效地減速輕了關閉閥門時，活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，也能避免閘板卡死的現象。



執行標準：



設計依據 GB標準 ANSI標準
設計標準 GB/12237 ANSIB16.34
結構 長度 法蘭 連接 GB/12221 ANSIB16.10
連接法蘭尺寸 GB/9113、IB/T79 ANSIB16.5
試驗和檢驗 IB/T9002 API598

主要零件材質：



序號 零件名稱 材質
C P R
1 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 螺帽 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
3 螺栓 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 閘板 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
5 閥桿 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 墊片 柔性石墨+不銹鋼 柔性石墨+不銹鋼 柔性石墨+不銹鋼
7 閥蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
8 螺帽 35 1Cr18Ni9T 1Cr18Ni12Mo2Ti
9 吊環螺栓 35 1Cr18Ni9T 1Cr18Ni12Mo2Ti
10 螺帽 35 1Cr18Ni9T 1Cr18Ni12Mo2Ti
11 螺栓 35 1Cr18Ni9T 1Cr18Ni12Mo2Ti
12 填料 柔性石墨 柔性石墨 柔性石墨
13 填料壓套 WCB 1Cr18Ni9T 1Cr18Ni12Mo2Ti
14 填料壓板 WCB 1Cr18Ni9T 1Cr18Ni12Mo2Ti
15 螺帽 35 1Cr18Ni9T 1Cr18Ni12Mo2Ti





主要連接尺寸：



公稱通徑 外形尺寸 連接尺寸
L H H1 H2 ￠d0 D D1 D2 C f n-φd
50 250 790 420 840 180 165 125 99 20 3 4-φ18
80 280 910 460 990 200 200 160 132 20 3 8-φ18
100 300 1050 560 1150 250 220 180 156 22 3 8-φ18
150 350 1240 660 1390 320 285 240 211 24 3 8-φ22
200 400 1520 810 1720 400 340 295 266 24 3 12-φ22
250 450 1700 930 1950 400 405 355 319 26 3 12-φ26
300 500 1930 1090 2230 450 460 410 370 28 4 12-φ26
350 550 2160 1230 2510 450 520 470 429 30 4 16-φ26
400 600 2330 1360 2730 500 580 525 480 32 4 16-φ30
450 650 2540 1510 2990 500 640 585 548 34 4 20-φ30
500 700 2750 1660 3250 550 715 650 609 36 4 20-φ33
600 800 3080 1910 3680 550 840 770 720 38 5 20-φ36
700 900 3570 2200 4270 600 910 840 794 40 5 24-φ36
800 1000         1025 950 901 42 5 24-φ39

注：根據不同的閥門扭矩、使用介質選配。不同的執行器型號 , 其相關尺寸隨之變化。
