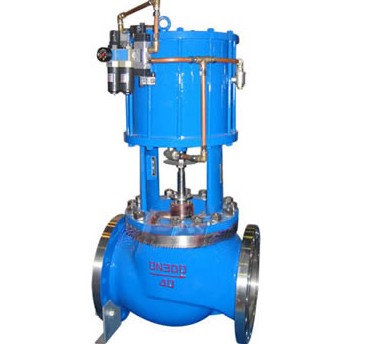

ZSPC、ZSNC型氣動活塞切斷閥：
由氣動活塞執行機構和切斷機構組成。閥門按閥芯密封面材料可分為硬密封和軟密封；按閥芯結構型式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、關開快速等特點。適用于無顆粒狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空的自動控制系統中。
| 公稱通徑mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
| 閥座直徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
可與本公司商洽生產 |
| 額定流量系數Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
| 公稱壓力MPa |
1.6 ；4.0；6.4 |
| 行 程mm |
10 |
16 |
25 |
30 |
40 |
60 |
|
|
| 流量特性 |
快開 |
| 介質溫度 ℃ |
軟密封：-40～150（常溫型）；硬密封：-40～200（常溫型）；-40～450（中溫型） |
| 法蘭尺寸、型式 |
PN16按JB79-59；PN4.0、64按JB/T79.2-94凹式 |
| 閥體材質 |
ZG230-450 ；ZG1Cr18Ni9Ti；ZGOCr18Ni12Mo2Ti |
| 閥座、閥芯材質 |
1Cr18Ni9 ；0Cr18Ni12Mo2Ti |
| 上閥蓋型式 |
普通式（常溫型） ； 熱片式（中溫型） |
| 可配附件 |
手輪機構、空氣過濾減壓器、電磁閥、信號回訊器等 |
注：可提供GB、ANSI、JPI、DIN等法蘭經構型式，法蘭距可根據用戶需要確定。
執行機構主要技術參數與切斷機構匹配關系
| 公稱通徑mm |
執行機構型號 |
氣缸直徑mm |
行程mm |
進氣孔螺紋 |
備注 |
| 常溫型 |
中溫型 |
常溫型 |
中溫型 |
常溫型 |
中溫型 |
| 20 |
ZSPA-1、ZSPB-1 |
ZSPA-1、ZSPB-1、ZSN-1 |
150 |
150 |
10 |
M16×1.5 |
M16×1.5 |
ZSP：單作用 ZSN：雙作用 |
| 25 |
| 40 |
ZSPA-2、ZSPB-2、ZSN-1 |
200 |
16 |
| 50 |
| 65 |
ZSPA-2、ZSPB-2 |
ZSPA-3、ZSPB-3、ZSN-2 |
200 |
300 |
25 |
M20×1.5 |
| 80 |
| 100 |
30 |
| 150 |
ZSPA-3、ZSPB-3 |
ZSPA-4、ZSPB-4、ZSN-3 |
300 |
400 |
40 |
M20×1.5 |
M24×2 |
| 200 |
60 |
性能指標
| 公稱通徑mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
| 閥座直徑mm |
|
|
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 軟密封泄漏量 |
水試 △P=△Pmax ml/min |
0 |
| 氣試 △P=0.35MPa 氣泡數/min |
1 |
1 |
2 |
3 |
4 |
6 |
11 |
18 |
27 |
45 |
| 硬密封泄漏量 |
水 試MPa |
4.0 |
3.0 |
| ml/min |
0.24 |
0.30 |
0.38 |
0.48 |
0.60 |
0.78 |
0.96 |
1.2 |
1.125 |
1.35 |
1.8 |
| 氣試△P=0.35MPa ml/min |
23.3 |
29.2 |
37.3 |
46.7 |
58 |
75.8 |
93.3 |
116.7 |
145.8 |
175 |
233.3 |
| 切斷時間s |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
| 額定行程偏差% |
+6 |
允許壓差
| 公稱通徑mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
| 氣缸直徑mm |
150 |
200 |
300 |
400 |
| 氣源壓力KPa |
500 |
允許壓差 |
整機 氣關式 |
流開 |
4.0 |
4.0 |
2.6 |
2.2 |
3.8 |
2.6 |
2.0 |
1.95 |
1.59 |
| 流關 |
4.0 |
4.0 |
4.0 |
3.1 |
3.1 |
2.1 |
1.6 |
2.0 |
1.63 |
| 整機 氣開式 |
流開 |
4.0 |
3.0 |
2.1 |
1.7 |
1.7 |
1.1 |
0.9 |
0.52 |
0.43 |
| 流關 |
4.0 |
4.0 |
1.0 |
4.0 |
4.0 |
3.6 |
2.7 |
3.4 |
2.2 |
外形尺寸
| 公稱通徑DN |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
| L |
PN MPa |
1.6 |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
500 |
635 |
| 4.0 |
650 |
| 6.4 |
206 |
210 |
251 |
286 |
311 |
337 |
394 |
520 |
650 |
| H |
65 |
70 |
85 |
90 |
100 |
105 |
125 |
170 |
205 |
| 不帶手輪 |
H1 |
常溫型 |
445 |
455 |
485 |
485 |
605 |
605 |
620 |
962 |
988 |
| 中溫型 |
596 |
606 |
636 |
636 |
770 |
770 |
785 |
1178 |
1226 |
| 帶手輪 |
H1 |
常溫型 |
630 |
640 |
670 |
670 |
790 |
790 |
805 |
1087 |
1113 |
| 中溫型 |
781 |
791 |
821 |
821 |
955 |
955 |
970 |
1303 |
1351 |
| H2 |
160 |
160 |
160 |
160 |
160 |
160 |
270 |
270 |
270 |
| H3 |
220 |
220 |
220 |
220 |
220 |
220 |
390 |
390 |
390 |
