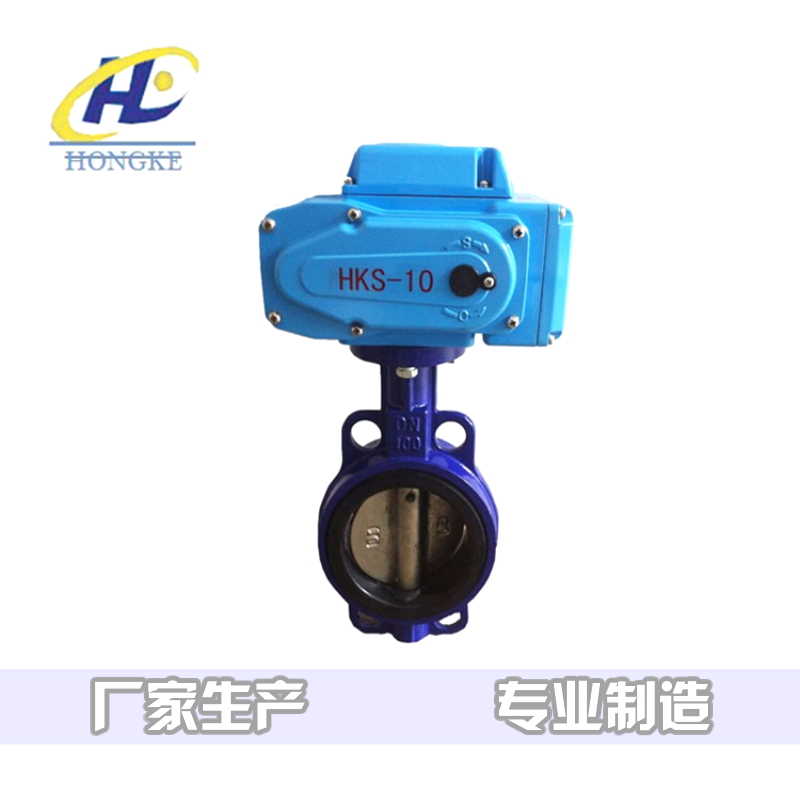

電動蝶閥定義：電動蝶閥屬于電動閥門和電動調節閥中的一個品種。連接方式主要有：法蘭式和對夾式。是工業自動化控制領域中的重要執行單元。
簡介
電動蝶閥：有開關型和調節型兩種，采用一體化結構，接入220VAC或380V電源即可控制運轉，也可加入控制模塊，輸入控制信號（4-20mADC或1-5VDC）進行調節控制。世界上知名的閥門生產制造商之一,產品以卓越的品質和完善的售后服務贏得廣大客戶青睞,廣泛用于紡織、電站、石油化工、供熱制冷、制藥、造船、冶金、輕工、環保等領域。VATTEN為上海法登閥門有限公司的注冊商標。
一直是國際領先的高品質工業蝶閥和驅動器制造供應商。該產品可用做管道系統的切斷閥，控制閥和止回閥。完整的手動控制裝置，電動或氣動傳動裝置，可以滿足不同工況具體條件。德國法登閥門有限公司的產品符合最嚴格的質量要求，能夠非常持久的應用。特別是在冶金鋼鐵，船舶行業，有著非常高的知名度。德國法登閥門有限公司的產品質量通過了ISO9001認證，TA-LUFT閥桿防泄漏認證和TÜV德國技術檢測委員會等眾多國際知名認證機構的權威認證。具有功能強，體積小，輕便宜人，性能可靠。配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈，四氟圈）來減少泄露（可達0.01%）高溫高壓可工況可選用三偏心硬密封閥體。
結構特性
1.在高溫高壓工況下,仍具有穩定的密封性能.它的特殊密封系統可保證從超低溫至超高溫各溫度范圍都具有較高的密封性能
2.三維偏心密封系統加之人優化的設計,使閥門開啟阻力小.蝶板密封面為一向上凸起的錐形,開啟時蝶板圓周面上的各點同時完成脫離密封圈,固體物不易在密封面上堆積.閥門關閉過程通過密封圈的彈性受壓來完成,
3.蝶板與密封圈之間不存在相卡現象.
4.閥門的密封性能不受溫度變化的影響.
5.閥桿軸徑密封采用石墨壓制成形密封圈.綜上所述確保了零泄漏,金屬密封加上在火災前,中,后均為零泄漏,故是本質火災安全型.
特點
（1）采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
（2）密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
（3）橡膠密封圈即可位于閥體上，也可位于蝶板上，可適用不同特點的介質，共用戶選擇。
（4）蝶板采用框架結構，強度高，過流面積大，流阻小。
（5）整體烤漆，能有效防止銹蝕且只要更好密封閥座密封材料，就可使用于不同介質。
（6）本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響?？稍谌魏畏较虬惭b。
（7）具有體積小，重量輕，性能可靠，配套簡單，流通能力大，特別適合于介質是較潔凈液體和氣體。
工作原理
工作電源通常有：AC220V，AC380V等。輸入信號：4~20mA 0~10v等弱電信號。由調節型電動執行機構和閥桿連接調試好以后；以電能作為驅動力來驅動硬密封蝶閥閥板，作0~90°部分回轉運動。接收工業自動化控制系統的4~20mA信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。
應用領域
廣泛應用于食品、環保、輕工、石油、化工、水處理、市政工程、造紙、電力、水處理等行業的工業過程自動控制系統中。
閥V4系列電動蝶閥適用于暖通與制冷行業，同時亦可用于工業領域、一般服務領域與水處理。
優點
1、電動蝶閥啟閉方便迅速、省力、流體阻力小，可以經常操作。
2、電動蝶閥結構簡單，體積小，重量輕。
3、電動蝶閥可以運送泥漿，在管道口積存液體最少。
4、電動蝶閥低壓下，可以實現良好的密封。
5、電動蝶閥調節性能好。
缺點
1、使用壓力和工作溫度范圍小。
2、密封性較差。
蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為軟密封型和硬密封型兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。
按連接型式可分為法蘭連接和對夾式連接；按傳動方式可分為手動、齒輪傳動、氣動、液動和電動幾種。
安裝與維護
1、在安裝時，閥瓣要停在關閉的位置上。
2、開啟位置應按蝶板的旋轉角度來確定。
3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。 |
