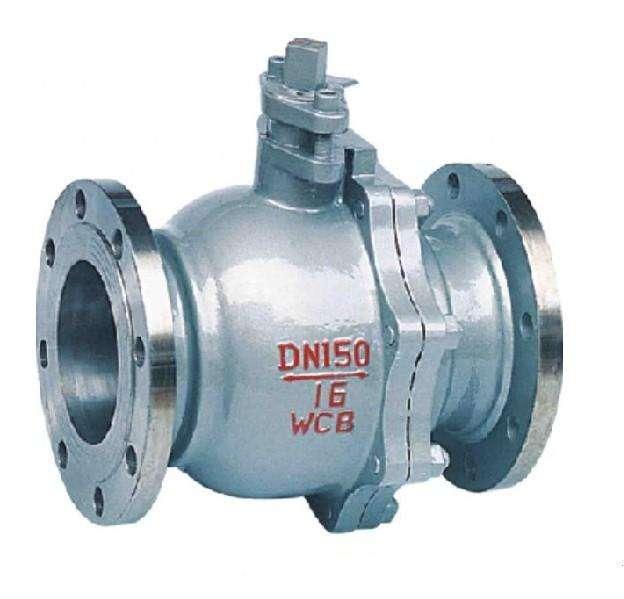

| 球閥 : Q41不銹鋼球閥 |
一、Q41F不銹鋼球閥概述：
產品型號：Q41F
公稱通徑：DN15-200mm
公稱壓力：PN1.0-4.0Mpa
適用介質：硝酸、醋酸類
適用溫度：≤150度
驅動方式：手動、氣動、電動
二、Q41F不銹鋼球閥主要用途：不銹鋼球閥可以廣泛應用于化工和食品行業。
球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。
三、Q41F不銹鋼球閥主要特點：
不銹鋼球閥可以廣泛應用于化工和食品行業。
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。
主要性能規范：
|
型號
|
公稱壓力
|
試驗壓力
|
工作溫度（℃）
|
適用介質
|
|
強度（水）Mpa
|
密封（水）空氣（Mpa）
|
低壓密封（空氣）Mpa
|
|
Q41F-16P（R）
|
1.6
|
2.4
|
1.8
|
0.6
|
≤150
|
硝酸類
|
|
Q41F-25P（R）
|
2.5
|
3.8
|
2.8
|
0.6
|
≤150
|
硝酸類
|
|
Q41F-40P（R）
|
4.0
|
6.0
|
4.4
|
0.6
|
≤150
|
硝酸類
|
|
主要零件的材料說明：
|
零件名稱
|
材料
|
|
Q41F-16P-25P-40R
|
Q41F-16R-25P-40R
|
|
閥體
|
鉻鎳鈦鋼
|
鉻鎳鉬鈦鋼
|
|
球體
|
|
閥桿
|
|
密封圈
|
聚四乙烯
|
|
扳手
|
鑄鋼
|
|
主要外形尺寸：
|
型號
|
公稱通徑 DN
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
H
|
b-f
|
Z-Φd
|
Do
|
|
Q41F-16P（R）
|
15
|
130
|
95
|
65
|
45
|
60
|
14-2
|
4-14
|
108
|
|
20
|
140
|
105
|
75
|
55
|
64
|
14-2
|
4-14
|
120
|
|
25
|
150
|
115
|
85
|
65
|
90
|
16-2
|
4-14
|
165
|
|
32
|
165
|
135
|
100
|
78
|
105
|
16-2
|
4-18
|
180
|
|
40
|
180
|
145
|
110
|
85
|
150
|
16-3
|
4-18
|
240
|
|
50
|
200
|
160
|
125
|
100
|
190
|
16-3
|
4-18
|
240
|
|
65
|
220
|
180
|
145
|
120
|
195
|
18-3
|
4-18
|
320
|
|
80
|
250
|
195
|
160
|
135
|
215
|
20-3
|
8-18
|
350
|
|
100
|
280
|
215
|
180
|
155
|
250
|
20-3
|
8-18
|
400
|
|
125
|
320
|
245
|
210
|
185
|
280
|
22-3
|
8-18
|
500
|
|
150
|
360
|
280
|
240
|
210
|
320
|
24-3
|
8-23
|
600
|
|
200
|
400
|
335
|
295
|
265
|
370
|
26-3
|
12-23
|
800
|
|
Q41F-25P（R）
|
40
|
180
|
145
|
110
|
85
|
160
|
16-3
|
4-18
|
240
|
|
50
|
200
|
160
|
125
|
100
|
205
|
20-3
|
4-18
|
270
|
|
65
|
220
|
180
|
145
|
120
|
215
|
22-3
|
8-18
|
350
|
|
80
|
250
|
195
|
160
|
135
|
230
|
22-3
|
8-18
|
400
|
|
100
|
280
|
230
|
190
|
160
|
270
|
24-3
|
8-23
|
500
|
|
125
|
320
|
270
|
220
|
188
|
300
|
28-3
|
8-25
|
600
|
|
150
|
360
|
300
|
250
|
218
|
340
|
30-3
|
8-25
|
900
|
|
200
|
400
|
360
|
310
|
278
|
400
|
34-3
|
12-25
|
1100
|
|
Q41F-40P（R）
|
15
|
130
|
95
|
65
|
45
|
60
|
16-2
|
4-14
|
40
|
|
20
|
140
|
105
|
75
|
55
|
65
|
16-2
|
4-14
|
51
|
|
25
|
150
|
115
|
85
|
65
|
90
|
18-2
|
4-14
|
58
|
|
32
|
180
|
135
|
100
|
78
|
105
|
18-3
|
4-18
|
66
|
|
40
|
200
|
145
|
110
|
85
|
170
|
18-3
|
4-18
|
76
|
|
50
|
220
|
160
|
125
|
100
|
230
|
20-3
|
4-18
|
88
|
|
65
|
250
|
180
|
145
|
120
|
250
|
22-3
|
8-18
|
110
|
|
80
|
280
|
195
|
160
|
135
|
250
|
22-3
|
8-18
|
121
|
|
100
|
320
|
230
|
190
|
160
|
295
|
24-3
|
8-23
|
150
|
|
125
|
400
|
270
|
220
|
188
|
330
|
28-3
|
8-25
|
176
|
|
150
|
400
|
300
|
250
|
218
|
375
|
30-3
|
8-25
|
204
|
|
200
|
550
|
375
|
320
|
282
|
440
|
38-3
|
12-30
|
260
|
|
|
| |
|
| |
|
|
|
