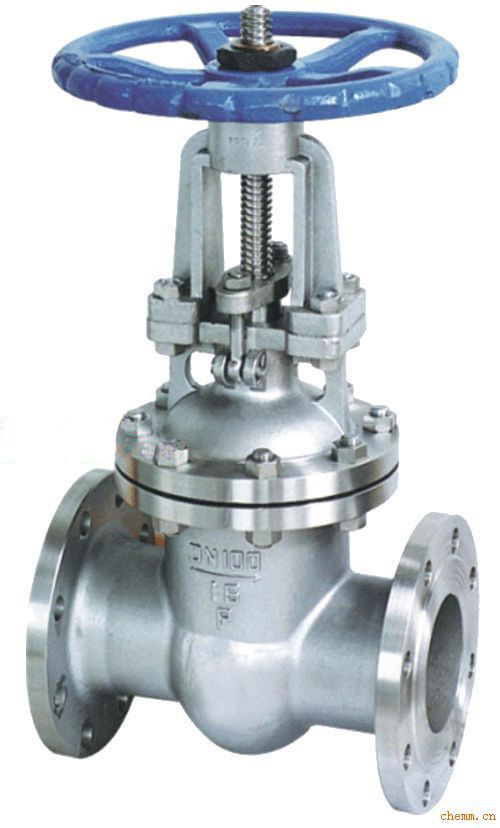

一、設計標準

設計制造規范	GB/T12234
結構長度	GB/T12221
法蘭連接尺寸	GB/T9113     JB79.1
試驗與檢驗	GB/T13927   JB9092

二、結構特點：
1、結構緊湊、造型美觀、全通徑流道、流阻系數小。
2、密封副材料配對合理，使用壽命長。
3、閘板結構形式為：彈性鍥形單閘板或剛性鍥形單閘板。閥桿表面經氮化處理，具有良好的抗腐蝕性、抗摩擦性。填料采用四氟材料，密封可靠，操作靈活，啟閉力矩小。
4、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。

三、性能與規范

公稱壓力 （Mpa）	試驗壓力（Mpa）
	強度試驗	密封試驗	上密封試驗	氣密封試驗
1.6	2.4	1.76	1.76	0.6
2.5	3.75	2.75	2.75	0.6
4.0	6.0	4.4	4.4	0.6
6.4	9.6	7.04	7.04	0.6
10.0	15.0	11.0	11.0	0.6

四、適用介質和溫度

閥門主體材料	適用介質	適用溫度
P（CF8）	硝酸類	200°
PL（CF3）	強氧化性介質	200°
R（CF8M）	醋酸類	200°
RL（CF3M）	尿素等腐蝕類	200°

五、主要零件和材料

序號	零件名稱	P	PL	R	RL
1	閥體	CF8	CF3	CF8M	CF3M
2	閥蓋	CF8	CF3	CF8M	CF3M
3	閘板	CF8	CF3	CF8M	CF3M
4	閥桿	F304	F304L	F316	F316L
5	密封面	CF8	CF3	CF8M	CF3M
6	填料	PTEE（F4）或柔性石墨
7	緊固螺母	A193-B8M
8	螺母	A194-8
9	操作手柄	WCC

六、主要外形尺寸和連接尺寸

國標（GB）：PN 1.6Mpa（16bar、PN16）                                                             單位：mm

公稱通徑 DN（mm）	L	D	D1	D2	b	f	z-Φd	H
15	130	95	65	46	14	2	4-Φ14	170
20	150	105	75	56	16	2	4-Φ14	190
25	160	115	85	65	16	2	4-Φ14	205
32	180	140/135	100	76	18	2	4-Φ18	270
40	200	150/145	110	84	18	3	4-Φ18	300
50	250	165/160	125	99	20	3	4-Φ18	358
65	265	185/180	145	118	20	3	4-Φ18	375
80	280	200/195	160	132	20	3	8-Φ18	433
100	300	220/215	180	156	22	3	8-Φ18	502
125	325	250/245	210	184	22	3	8-Φ18	612
150	350	285/280	240	211	24	3	8-Φ22	676
200	400	340/335	295	266	24	3	12-Φ22	820
250	450	405	355	319	26	3	12-Φ26	969
300	500	460	410	370	26	4	12-Φ26	1142
350	550	520	470	429	30	4	16-Φ26	1280
400	600	580	525	480	32	4	16-Φ30	1452
450	650	640	585	548	40	4	20-Φ30	1541
500	700	715/705	650	609	44	4	20-Φ33	1676
600	800	840	770	720	44	5	20-Φ36	1874

國標（GB）：PN 2.5Mpa（25bar、PN25）                                                             單位：mm

公稱通徑 DN（mm）	L	D	D1	D2	b	f	z-Φd	H
15	130	95	65	46	14	2	4-Φ14	170
20	150	105	75	56	16	2	4-Φ14	190
25	160	115	85	65	16	2	4-Φ14	205
32	180	140/135	100	76	18	2	4-Φ18	270
40	200	150/145	110	84	18	3	4-Φ18	300
50	250	165/160	125	99	20	3	4-Φ18	358
65	265	185/180	145	118	22	3	8-Φ18	375
80	280	200/195	160	132	24	3	8-Φ18	433
100	300	235	190	156	24	3	8-Φ22	502
125	325	270	220	184	26	3	8-Φ26	612
150	350	300	250	211	28	3	8-Φ26	676
200	400	360	310	274	30	3	12-Φ26	820
250	450	425	370	330	32	3	12-Φ30	969
300	500	485	430	389	34	4	16-Φ30	1142
350	550	555/550	490	448	38	4	16-Φ33	1280
400	600	620/610	550	503	40	4	16-Φ36	1452
450	650	670/660	600	548	46	4	20-Φ36	1541
500	700	730	660	609	48	4	20-Φ36	1676
600	800	845/840	770	720	48	5	20-Φ39	1874
